kabeláž TZ-4K-14 verze pro DYNAMO a ALTERNÁTOR u řemene

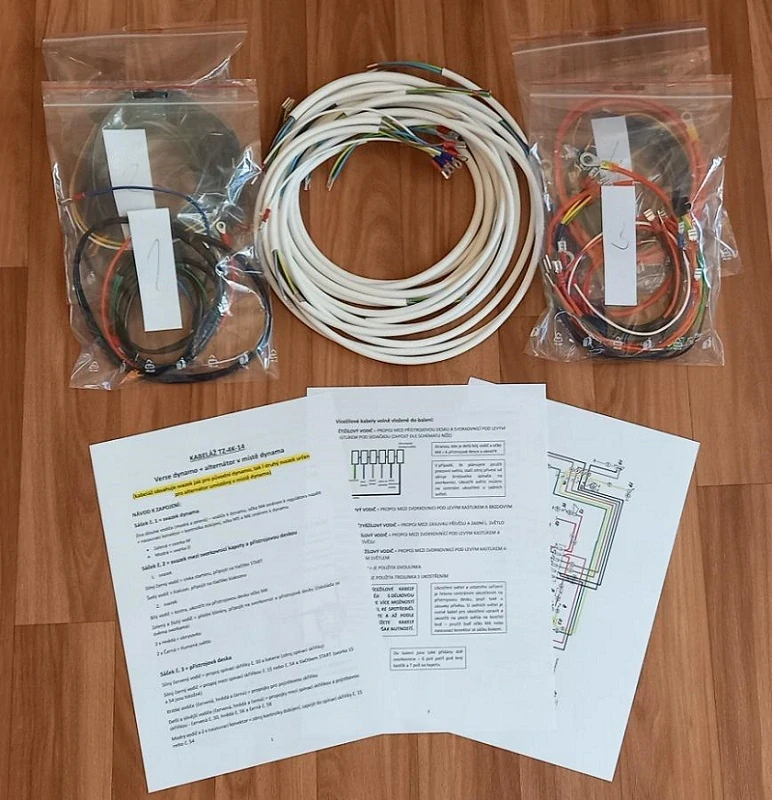

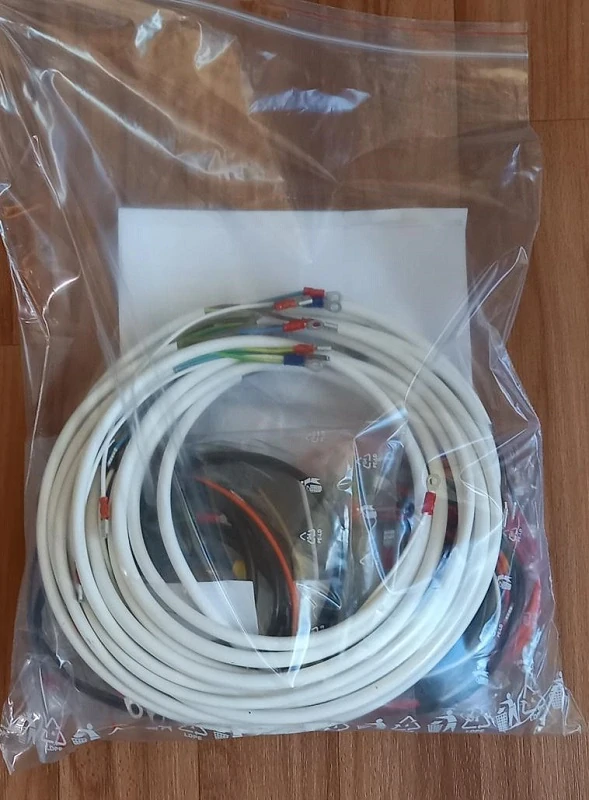

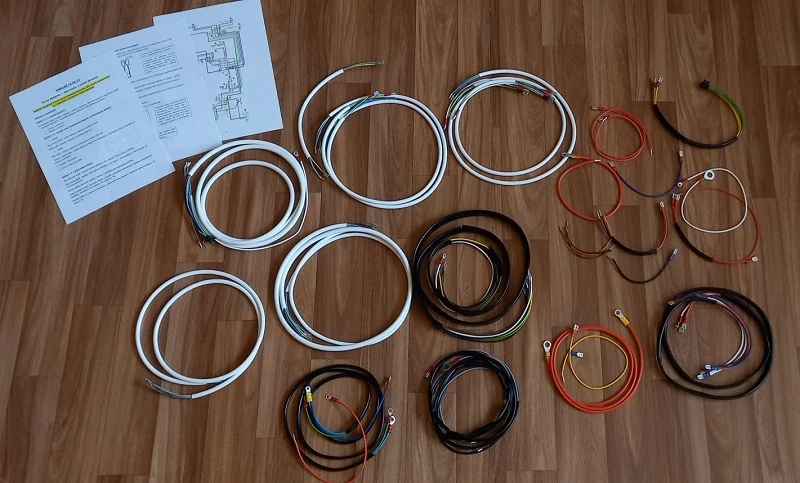

Kompletní kabeláž na malotraktor TZ-4K-14 s jednoválcovým původním motorem a s původním dynamem u řemene, popřípadě alternátor umístěný místo dynama u řemene. Kabeláž obsahuje kabeláž jak pro původní dynamo, tak i druhý kabelový svazek pro alternátor umístěný v místě řemene - nemusíte tedy nic upravovat.

• v případě, že máte alternátor ve ventilátoru - tuto variantu prodáváme ZDE
• Pokud máte již malotraktor upravený - např. jiný motor (dvouválec 2S 90A), kapotáž nebo jinou přístrojovou desku - pošlete nám fotky Vašeho malotraktoru na simonik.Jirka@seznam.cz - s výběrem kabeláže poradíme.

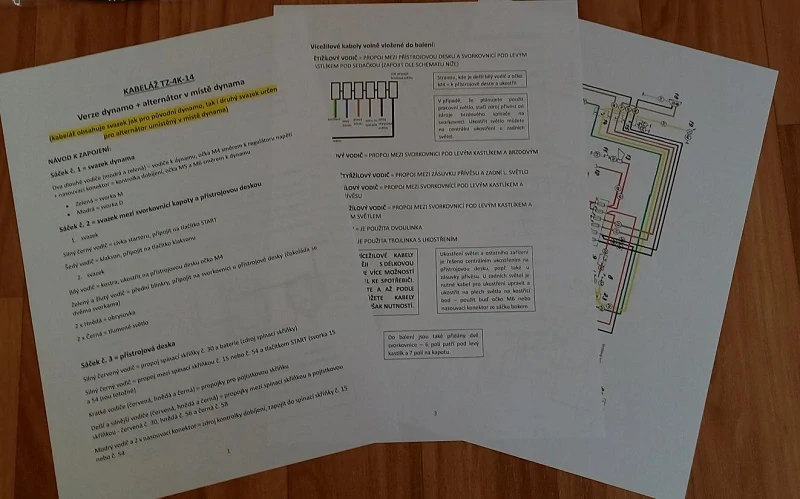

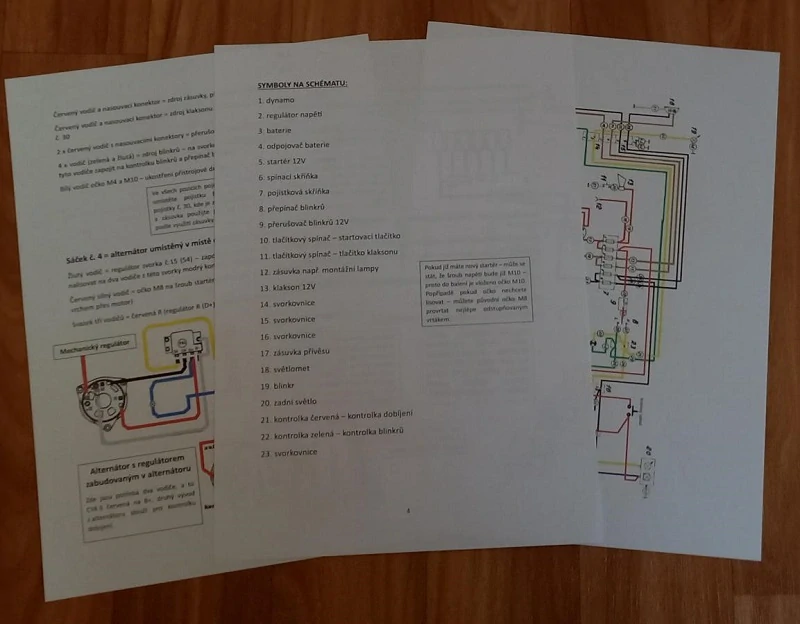

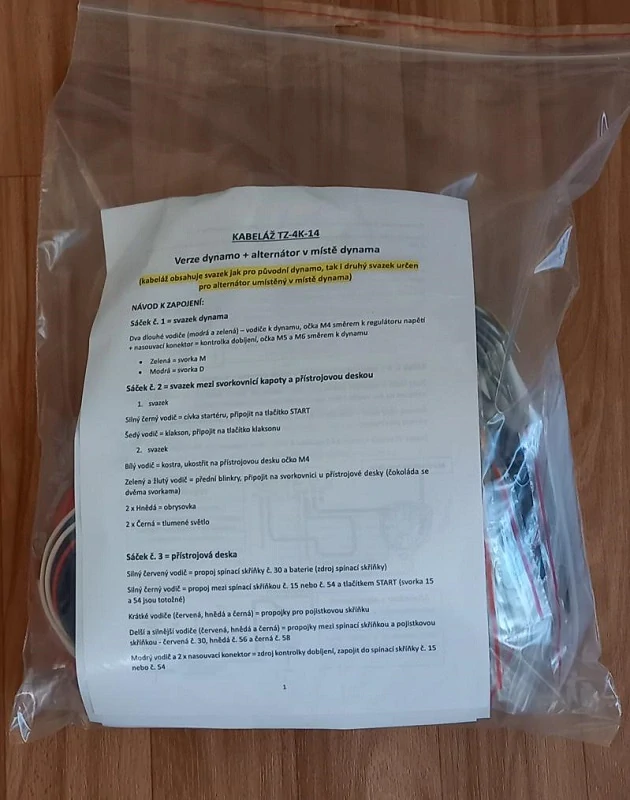

Součástí balení je i podrobný písemný návod a schéma zapojení. Kabeláž stačí pouze zapojit.

Níže je uvedena technická specifikace celé kabeláže:

• součásti balení nejsou silové vodiče na baterii!!!
• zadní část traktoru (zadní světla, zásuvka přívěsu, brzdový spínač a propoj s přístrojovkou) je řešena pomocí vícežilových vodičů - nutno umístit pod sedlem na levé straně pod kastlík svorkovnici nebo elektroistalační krabičku
• kabeláž má také přípravu pro brzdový spínač - je na Vás zda toho využijete
• kabeláž je určena pro kontrolku blinkrů a dobíjení
• propoj mezi spínací skříňkou a pojistkovou skříňkou je ze silnějších vodičů
• průřez vodičů dle originálu a to 1, 1,5, 2,5 a 6 mm²- na vodičích ponechána délková rezerva
• kabeláž je uzpůsobená pro přerušovač blinkrů 12V se dvěma vývody - K ZAKOUPENÍ ZDE
• kabeláž je dle originálu uzpůsobená pro spínací skříňku s polohou 0-1-2 - K ZAKOUPENÍ ZDE
• pro zadní světla je součástí balení i několik nýtů pod žárovky - nýty se letují až po protažení kabelů
• vodiče předních světel a blinkrů jsou prodlouženy, aby pasovaly na obě varianty umístění světel - zkrácení dle potřeby u svorkovnice (není nutností)
