kabeláž ZETOR 15 verze pro dynamo

• kabeláž je naší vlastní výroby
• jsou dodrženy průřezy vodičů dle originálu

Kabeláž určena pro ZETOR 15 verze s dynamem (sériové provedení = 1948 - 1949), verze bez blinkrů.

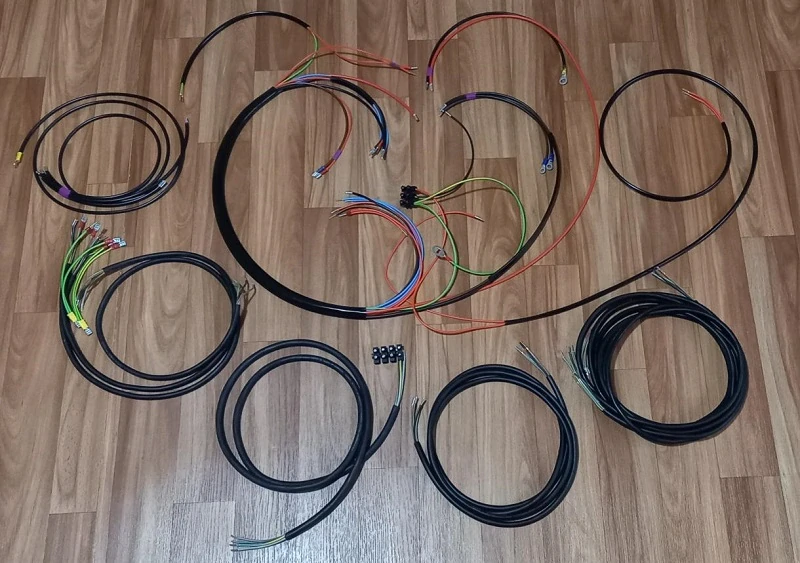

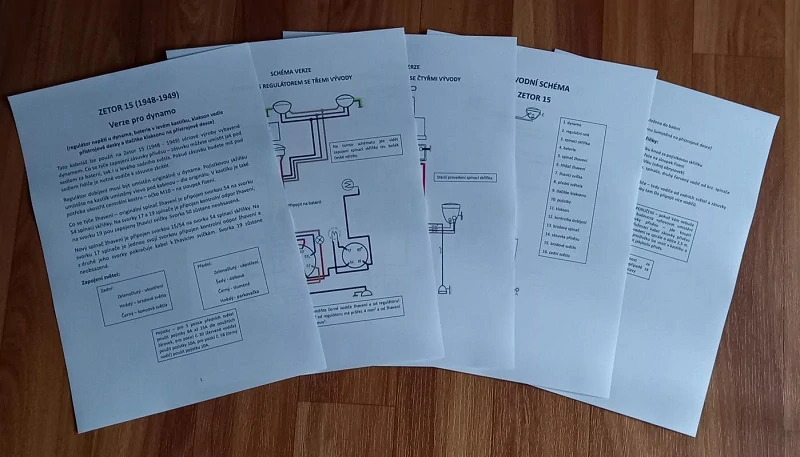

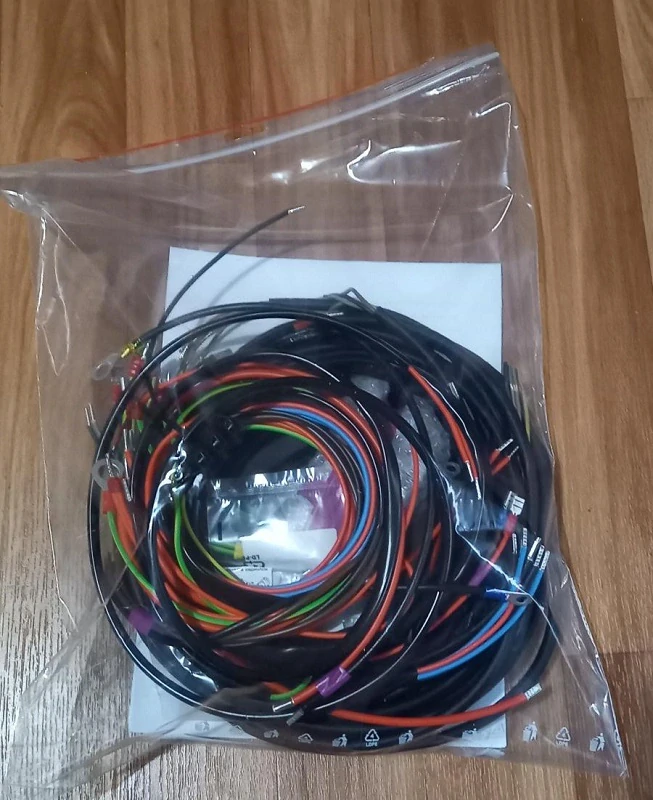

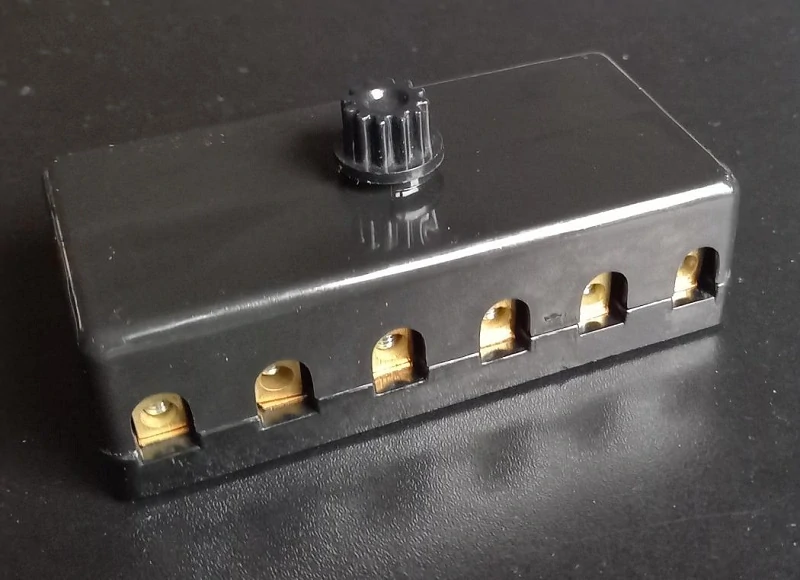

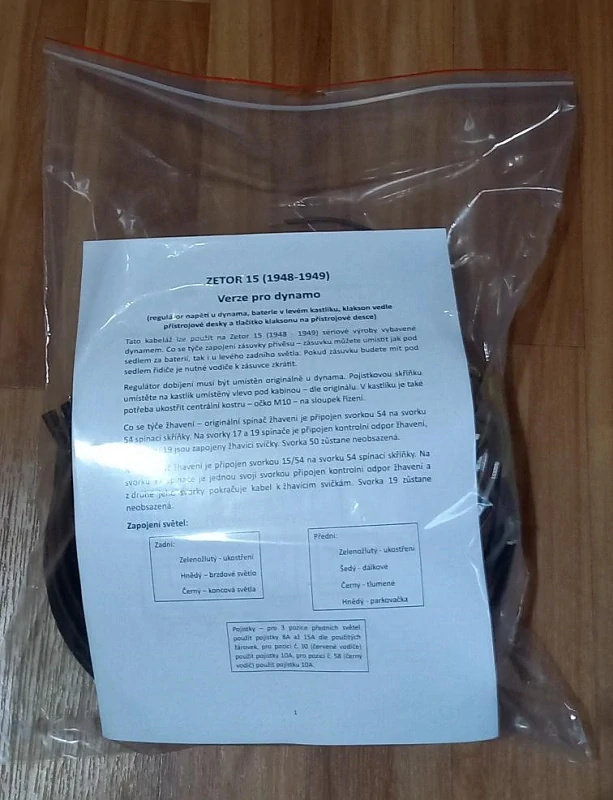

Kompletní kabeláž na Zetor 15. Dodrženy průřezy vodičů dle originálu a to 1, 1,5, 2,5, 4, 6 mm². Dva silové vodiče na + a - baterie jsou součástí kabeláže. Kabeláž stačí pouze zapojit - všechny konektory jsou již nalisovány a zaizolovány. Ke kabeláži je podrobné schéma zapojení včetně písemného návodu, ve kterém je popsán každý vodič (kde zapojit). Součástí balení je také pojistková skříňka v základním provedení.

• co se týče trubek, kde se kabely musí protáhnout - kabely motoru (přední světla, žhavení a regulátor jsou dle originálu) mají průměr v nejširším místě cca 13,8 mm - doporučujeme použít trubku s vnitřním průměrem dle originálu a to 18 mm - tady lze kabely protáhnout bez problémů
• kabely zadních světel mají v průměru 7 mm - protahují se od levého kastlíku, dále pod lízátka mezi portálem a blatníkem, dále nutno je přichytit pomocí pacek na vnitřní straně blatníku a dále protáhnout k zadním světlům
• trubky zadních světel - jak na levé straně u kastlíku, tak i na pravé straně - musí být délkově dle originálu - levá trubka vede pouze od levého kastlíku u nádrže po levý kastlík baterie - zde se průchodkou protáhne kabel baterie (dle potřeby zkrátit), dále se vícežilový vodič táhne mezi lízátkem a portálem
